DAHUA
EoC Passive Converter
EoC Passive Converter
Couldn't load pickup availability

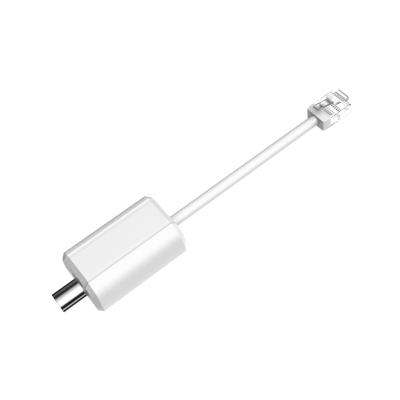

EoC Passive Converter
> Supports IEEE802.3, IEEE802.3u standards
> Port: 1*RJ45 10/100Mbps, 1*BNC
> Supports RG59 coaxial cable: 400m/100Mbps, 1000m/10Mbps
> Supports MDI/MDIX self-adaption
> Supports long range power supply transmission via coaxial cable
Specifications
|
Technical Specification |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Model |
LR1002 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Function Port |
1*10/100 Mbps Base-TX 1*BNC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Consumption |
<1W |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Transmission Bandwidth |
RG59 coaxial cable: 400m/100Mbps, 1000m/10Mbps |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PoE Protocol |
- (Based on the power input from the ePoE switch) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Network Standard |
IEEE802.3, IEEE802.3u |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Lightning Protection |
Common Mode 6KV Differential Mode 2KV |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating Temperature |
-40°C-60°C |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating Humidity |
0%~95% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Weight |
28.3g |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dimension (W×D×H) |
56mm×27mm×21mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Cable Length (m) |
Communication Bandwidth (Mbps) |
PoE Max Load Capacity (W) |
Hi-PoE Max Load Capacity (W) |
Network Operating Mode |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
100 |
25.5 |
50 |
IEEE/E100 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
200 |
100 |
25.5 |
30 |
E100 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
300 |
100 |
18 |
18 |
E100 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
400 |
100 |
15 |
15 |
E100 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
500 |
10 |
12 |
12 |
E10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
800 |
10 |
6 |
6 |
E10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1000 |
10 |
5 |
5 |
E10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ePoE switch power supply voltage is 48V. The cable is RG59 coaxial cable, 100m DC impedance is no more than 5Ω. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
100 |
25.5 |
52 |
IEEE/E100 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
200 |
100 |
25.5 |
48 |
E100 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
300 |
100 |
25.5 |
30 |
E100 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
400 |
100 |
20 |
23 |
E100 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
500 |
10 |
16 |
16 |
E10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
800 |
10 |
10 |
10 |
E10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1000 |
10 |
8 |
8 |
E10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ePoE switch power supply voltage is 53V. The cable is RG59 coaxial cable, 100m DC impedance is no more than 5Ω. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
